21×14米农村三层双拼别墅设计图,分4户,自住或出租都很方便

摘要: 在农村有些宅基地比较大的家庭,自住肯定是用不了,闲着又浪费怎么办?下面这款农村三层双拼别墅就能解决你的问题,这栋双拼别墅分为独立的四户,一层左右有两户,二三层是两户独立的复式,这样设计,自住出租都非常灵活方便,需要的朋友可以通过文末链接下载全套图纸。 详细参数: ...
¥298元购买图纸

在农村有些宅基地比较大的家庭,自住肯定是用不了,闲着又浪费怎么办?下面这款农村三层双拼别墅就能解决你的问题,这栋双拼别墅分为独立的四户,一层左右有两户,二三层是两户独立的复式,这样设计,自住出租都非常灵活方便,需要的朋友可以通过文末链接下载全套图纸。

详细参数:
东西开间:21.50米
南北进深:14.20米(含车棚3.6米,不要车棚是11.6米)
建筑占地:225.55平方米
建筑面积:529.27平方米
结构形式:框架结构
土建造价:50万
图纸格式:CAD格式
居住功能:详情见平面图

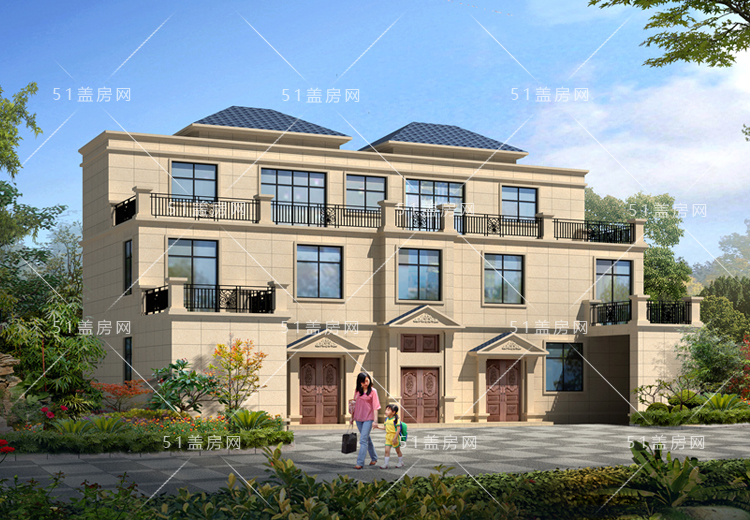

正面效果图

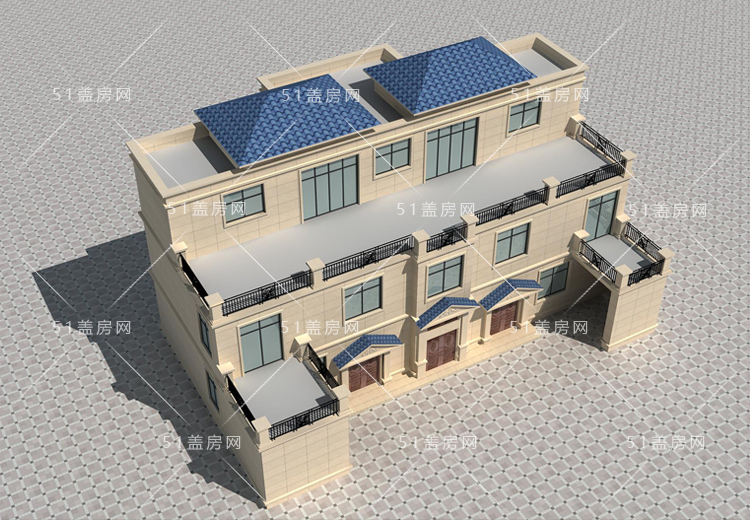

鸟瞰效果图

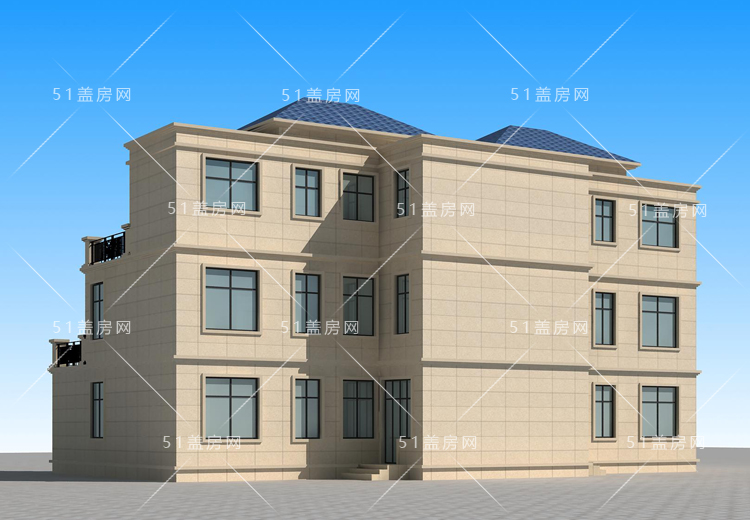

背面效果图

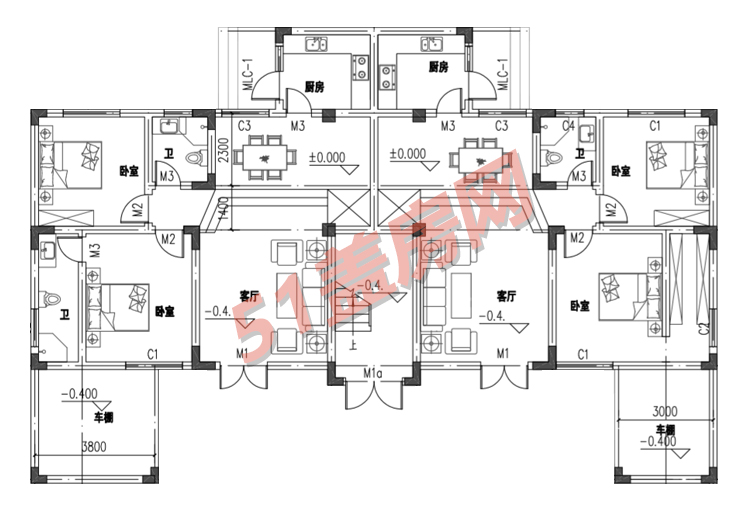

一层平面图

户型为左右完全对称设计,一层左右是两个独立的户型,各为两室两厅一厨两卫的格局。左右两侧各有一个开放式的车棚,如果家里宅基地面积不够也可不要。中间的大门可通往二层住户。

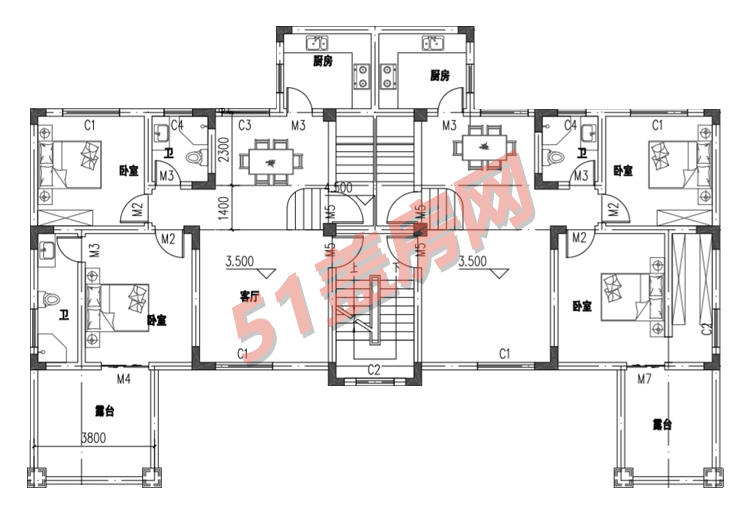

二层平面图

二层上来,左右两侧是独立入户,同样是两室两厅一厨两卫的格局,车库上方是露台,非常舒适。

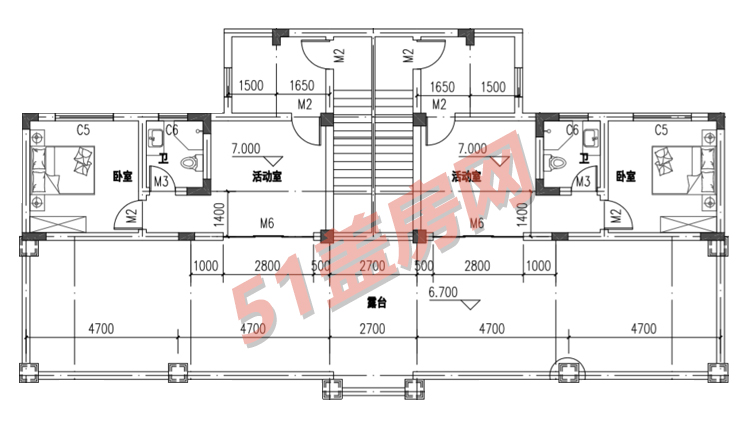

三层平面图

通过楼梯来到三楼,三层有一间卧室,开放区域作为活动室。活动室出来是一个共享大露台,面积非常大,是一个不错的户外休闲空间。

图纸格式:电子版DWG格式
图纸目录:建筑图18张、结构图15张、给排水图8张、电气图14张。
